Polarizzazione dell'antenna: cos'è e perché è importante WWW.WHWIRELESS.COM Tempo di lettura stimato: 15 minuti Ogni ingegnere elettronico sa che le antenne trasmettono e ricevono segnali sotto forma di onde elettromagnetiche (onde di energia elettromagnetica), le cui proprietà possono essere descritte dalle equazioni di Maxwell. Come molti argomenti tecnici specializzati, possiamo interpretare queste equazioni, insieme alle regole di propagazione e alle caratteristiche delle onde elettromagnetiche, da molteplici prospettive, che vanno da descrizioni qualitative relativamente semplici a formule matematiche complesse e articolate. La polarizzazione è una delle numerose caratteristiche della propagazione dell'energia elettromagnetica. I suoi effetti e il grado in cui deve essere presa in considerazione variano notevolmente a seconda dei diversi scenari applicativi e dei relativi progetti delle antenne. I principi fondamentali della polarizzazione si applicano a tutte le radiazioni elettromagnetiche, inclusi i segnali a radiofrequenza (RF)/wireless e l'energia delle onde luminose, e la polarizzazione trova ampio impiego nel campo dell'ottica. Questo articolo tratta solo la banda di frequenza RF. Cos'è la polarizzazione dell'antenna? Per comprendere la polarizzazione, è necessario innanzitutto padroneggiare le nozioni di base delle onde elettromagnetiche. Un'onda elettromagnetica è costituita da un campo elettrico (campo E) e da un campo magnetico (campo H) che viaggiano nella stessa direzione. Il campo elettrico e il campo magnetico sono perpendicolari tra loro e sono entrambi perpendicolari alla direzione di propagazione dell'onda piana. La polarizzazione è definita come il piano di vibrazione del campo elettrico osservando dall'estremità trasmittente verso la direzione di propagazione dell'onda. Nella polarizzazione orizzontale, il campo elettrico oscilla da un lato all'altro all'interno del piano orizzontale; nella polarizzazione verticale, il campo elettrico vibra verso l'alto e verso il basso all'interno del piano verticale (vedere la Figura 1). Figura 1: Onda elettromagnetica con componenti del campo elettrico e magnetico reciprocamente perpendicolari Le antenne trasmittenti e riceventi formano una coppia di antenne e le prestazioni del ricetrasmettitore raggiungono il massimo quando le due condividono piani di polarizzazione identici. Come richiamo alla celebre frase del film del 1979 Alien—“Nello spazio, nessuno può sentirti urlare”—non esiste una distinzione intrinseca tra polarizzazione orizzontale e verticale nello spazio esterno. Anche così, le teorie dell'adattamento della polarizzazione e dell'allineamento delle antenne rimangono valide per massimizzare la trasmissione e la ricezione dell'energia del segnale. Polarizzazione lineare e circolare Le onde elettromagnetiche presentano molteplici modalità di polarizzazione: La polarizzazione lineare di base include due forme di polarizzazione reciprocamente ortogonali (perpendicolari) (veder...

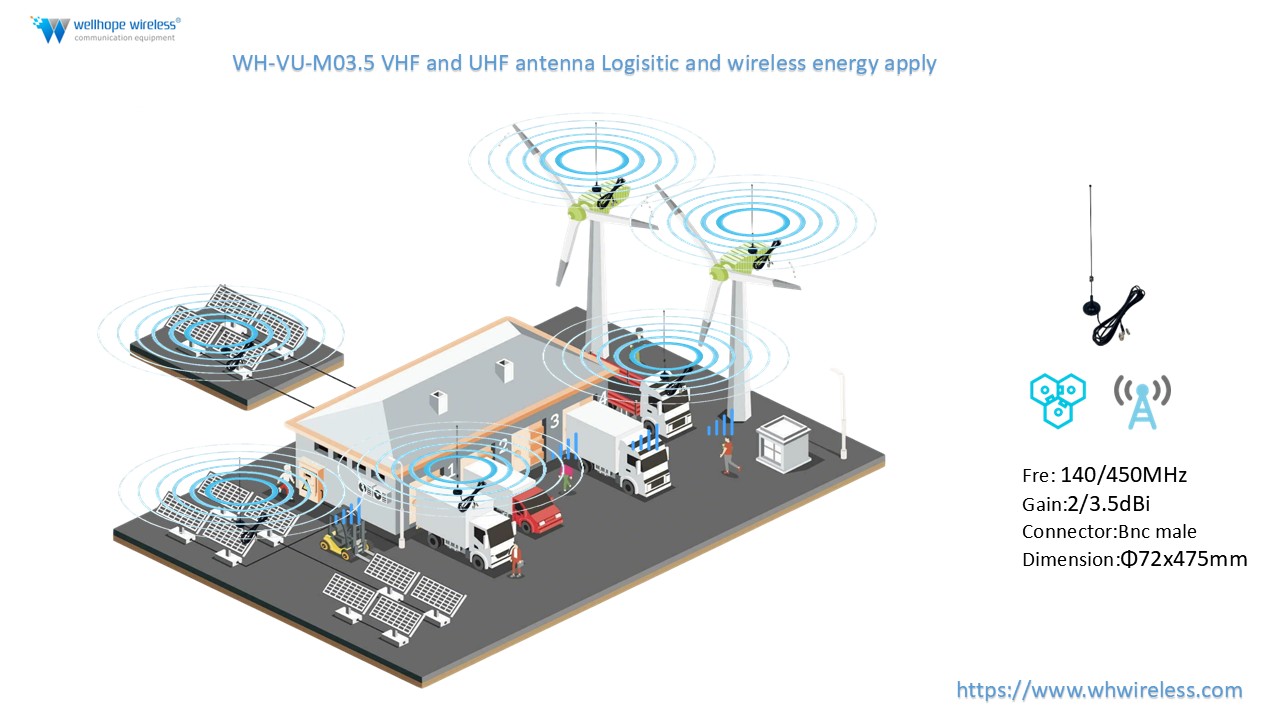

Perché scegliere WH-VU-M03.5 Antenna VHF UHF per applicazioni IoT, gestione flotte e applicazioni industriali IL WH-VU-M03.5 Antenna a montaggio magnetico VHF UHF è una soluzione di comunicazione wireless ad alte prestazioni progettata per applicazioni IoT, logistica intelligente, gestione della flotta e ambienti industriali. Opera su 140 MHz e 450 MHz Grazie alle sue elevate frequenze, questa antenna garantisce una trasmissione del segnale stabile e a lungo raggio per magazzini, veicoli e sistemi energetici. Grazie al suo design robusto e alla facilità di installazione, il WH-VU-M03.5 garantisce una connettività affidabile per gateway wireless, sensori e sistemi radio mobili, rappresentando la scelta ideale per le moderne esigenze di comunicazione industriale. Caratteristiche principali dell'antenna WH-VU-M03.5 Il modello WH-VU-M03.5 antenna è progettato per offrire prestazioni wireless solide e stabili: Supporto dual-band VHF/UHF (140/450 MHz) Guadagno di 2 dBi per VHF e guadagno di 3,5 dBi per UHF Supporto magnetico per un'installazione rapida e flessibile. Connettore BNC maschio per un'ampia compatibilità Cavo assemblato resistente per un utilizzo a lungo termine Progettato per ambienti industriali difficili Applicazioni dell'antenna WH-VU-M03.5 Questo Antenna VHF UHF è ampiamente utilizzato in diversi settori: Sistemi intelligenti di monitoraggio dei magazzini Logistica e tracciamento delle risorse tramite IoT Gestione della flotta e comunicazione veicolare Centrali solari e sistemi di energia eolica Automazione industriale e telemetria remota La sua capacità di mantenere una comunicazione stabile in ambienti complessi la rende essenziale per la trasmissione dei dati in tempo reale e per l'efficienza operativa. Perché scegliere WH-VU-M03.5 per le applicazioni IoT? La scelta dell'antenna giusta è fondamentale per una comunicazione wireless affidabile. La WH-VU-M03.5 offre diversi vantaggi: Trasmissione stabile del segnale a lungo raggio Installazione semplice su superfici metalliche Prestazioni affidabili in ambienti difficili Forte compatibilità con gateway wireless e sistemi radio Ciò lo rende particolarmente adatto alle implementazioni IoT industriali in cui è richiesta una connettività costante. Installazione dell'antenna WH-VU-M03.5 L'antenna è dotata di una base di montaggio magnetica che consente un'installazione rapida e sicura senza bisogno di attrezzi complessi. Può essere installato facilmente su: Camion e veicoli commerciali Contenitori metallici Macchinari industriali Armadi di controllo Questa flessibilità rende l'implementazione rapida ed efficiente in diversi scenari. Domande frequenti D: A cosa serve l'antenna WH-VU-M03.5? A: Viene utilizzato per la logistica IoT, il monitoraggio intelligente dei magazzini, la gestione delle flotte e i sistemi di comunicazione industriale. D: Quali frequenze supporta questa antenna? A: L'antenna supporta 140 MHz (VHF) e 450 MHz ( UHF ) per la comunicazione wireless a lungo raggio. D: Questa a...

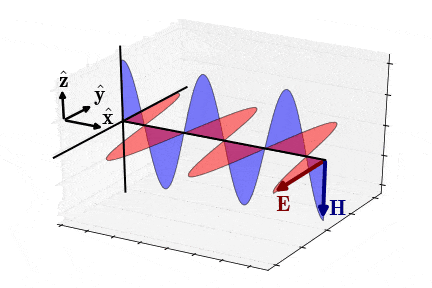

I. Caratteristiche di base delle onde radio WWW.WHWIRELESS.COM Tempo di lettura stimato: 15 minuti 1.1 Definizione di onde radio Le onde radio fungono da trasportatori di segnali ed energia, generati dall'accoppiamento reciproco di campi elettrici e magnetici oscillanti, aderendo alla legge dell'accoppiamento alternato secondo cui "l'elettricità genera magnetismo e il magnetismo genera elettricità". Durante la propagazione, i campi elettrico e magnetico sono sempre perpendicolari tra loro ed entrambi perpendicolari alla direzione di propagazione dell'onda, rendendole **onde elettromagnetiche trasversali (onde TEM)**. La loro generazione ha origine da circuiti oscillanti ad alta frequenza: quando la corrente in un circuito varia rapidamente nel tempo, nello spazio circostante viene eccitato un campo elettromagnetico alternato. Una volta che questo campo elettromagnetico si stacca dalla sorgente dell'onda, si propaga nello spazio sotto forma di onde radio, senza dipendere da alcun mezzo: possono trasmettersi persino nel vuoto. 1.2 Relazione tra lunghezza d'onda, frequenza e velocità di propagazione La formula fondamentale che regola la relazione tra la lunghezza d'onda (λ), la frequenza (f) delle onde radio e la loro velocità di propagazione (velocità della luce \( C \) nel vuoto, approssimativamente \( 3×10^8 \, \text{m/s} \)) è: \[ \lambda = \frac{C}{f} \] **Conclusione chiave**: Nello stesso mezzo, frequenza e lunghezza d'onda sono strettamente inversamente proporzionali: maggiore è la frequenza, minore è la lunghezza d'onda. Questa relazione determina direttamente le dimensioni di progettazione delle antenne: ad esempio, la lunghezza d'onda di un Wi-Fi a 2,4 GHz il segnale è di circa 12,5 cm, corrispondente ad una lunghezza dell'antenna dipolo a semionda di circa 6,25 cm; per un 700 MHz Segnale di comunicazione a bassa frequenza: la lunghezza d'onda è di circa 42,8 cm, il che richiede una lunghezza di dipolo a semionda di 21,4 cm. Inoltre, le prestazioni elettriche di un'antenna (come efficienza di radiazione, guadagno e impedenza) sono direttamente correlate alla sua **lunghezza elettrica** (il rapporto tra lunghezza fisica e lunghezza d'onda). Nell'ingegneria pratica, la lunghezza elettrica richiesta deve essere convertita nella lunghezza fisica specifica per garantire il corretto funzionamento dell'antenna. 1.3 Polarizzazione delle onde radio La polarizzazione si riferisce alla legge di variazione della direzione del campo elettrico durante la propagazione di un'onda radio, determinata dalla traiettoria del moto spaziale del vettore del campo elettrico, formando uno spettro completo: **Polarizzazione circolare ← Polarizzazione ellittica → Polarizzazione lineare**. Le caratteristiche principali e gli scenari applicativi delle tre sono i seguenti: - **Polarizzazione lineare**: la direzione del campo elettrico rimane fissa, ed è la forma di polarizzazione più comunemente utilizzata. Un'onda con un campo elettrico perpendicolare al terreno è un'...

Classificazione dell'array antenne . WWW.WHWIRELESS.COM Tempo di lettura stimato: 15 minuti Le antenne array vengono solitamente classificate in base alla disposizione delle singole unità. Array lineare: un array di elementi di antenna disposti lungo una linea retta, con spaziatura unitaria che può essere uguale o diversa. Può essere ulteriormente suddiviso in array illuminati ai bordi e array illuminati alle estremità in base alla direzione dell'energia di radiazione concentrata. Array planare: un array di elementi di antenna disposti al centro di un singolo piano. Se tutti gli elementi di un array planare sono disposti in una griglia rettangolare, si parla di array rettangolare; se tutti i centri degli elementi sono disposti su cerchi concentrici o anelli ellittici, si parla di array circolare. Gli array planari possono anche avere array con spaziatura uguale o diversa. Array conformi: array di antenne che sono fissate e si adattano alla forma della portante. Array a superficie cilindrica, array a superficie sferica e array a superficie conica sono tutti esempi di array conformi. Antenna a schiera configurazione dell'unità. Antenna lineare elementi array: tipi dipolo, tipi monopolo, elementi ad anello (come le antenne a fessura) ed elementi a spirale. Elementi di tipo diaframma: elementi di antenna a tromba, elementi di guida d'onda a fessura aperta, elementi di patch microstrip. Elementi ibridi e specializzati: unità Yagi-Uda, unità di array di dipoli logaritmico-periodici, unità di antenne a risonanza media, unità di metasuperficie/metamateriali. Le basi teoriche delle antenne array. ① Principio di interferenza e sovrapposizione delle onde elettromagnetiche: le antenne a schiera possono creare caratteristiche di radiazione diverse da quelle delle singole unità di antenna convenzionali. Uno dei motivi principali è che le onde elettromagnetiche emesse da più unità di radiazione coerente interferiscono e si sovrappongono nello spazio, con alcune aree che subiscono un aumento della radiazione e altre una diminuzione. Ciò si traduce in una ridistribuzione dell'energia di radiazione totale costante in diverse regioni spaziali. ② Teorema del prodotto del diagramma direzionale: in condizioni di campo lontano, la funzione direzionale normalizzata complessiva di un antenna una matrice composta da più elementi identici, eccitati con ampiezza e fase fisse e disposti in posizioni geometriche fisse, può essere scomposta come segue: Fattore primario F( θ , φ ): La direzionalità di una singola unità nello spazio libero (inclusa l'unità ' polarizzazione e orientamento). Fattore di matrice AF( θ , φ ): Ciò è determinato esclusivamente dalla disposizione geometrica, dalla spaziatura, dall'ampiezza di eccitazione e dalla fase dell'array, ed è indipendente dalla forma specifica degli elementi. Cioè, il diagramma di direzione complessivo composito D( θ , φ ) = F( θ , φ ) · AF( θ , φ ). Analisi dell'array antenne . L'analisi di un'antenna array implica la determina...
